Вы когда-нибудь задумывались, почему некоторые крыши прогибаются под тяжестью снега, а другие стоят десятилетиями без единой трещины? Часто дело не в качестве древесины или марки бетона, а в одном простом параметре - расстоянии между стропилами. Ошибка в расчетах на этом этапе стоит дорого: переделка обрешетки, замена утеплителя и даже демонтаж части каркаса. Давайте разберемся, какое именно расстояние между стропилами является правильным для вашего дома, чтобы крыша служила долго и надежно.
Что такое шаг стропил и почему он так важен?

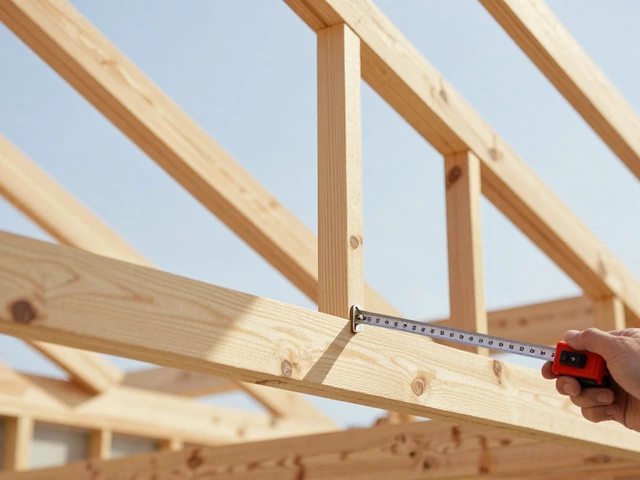

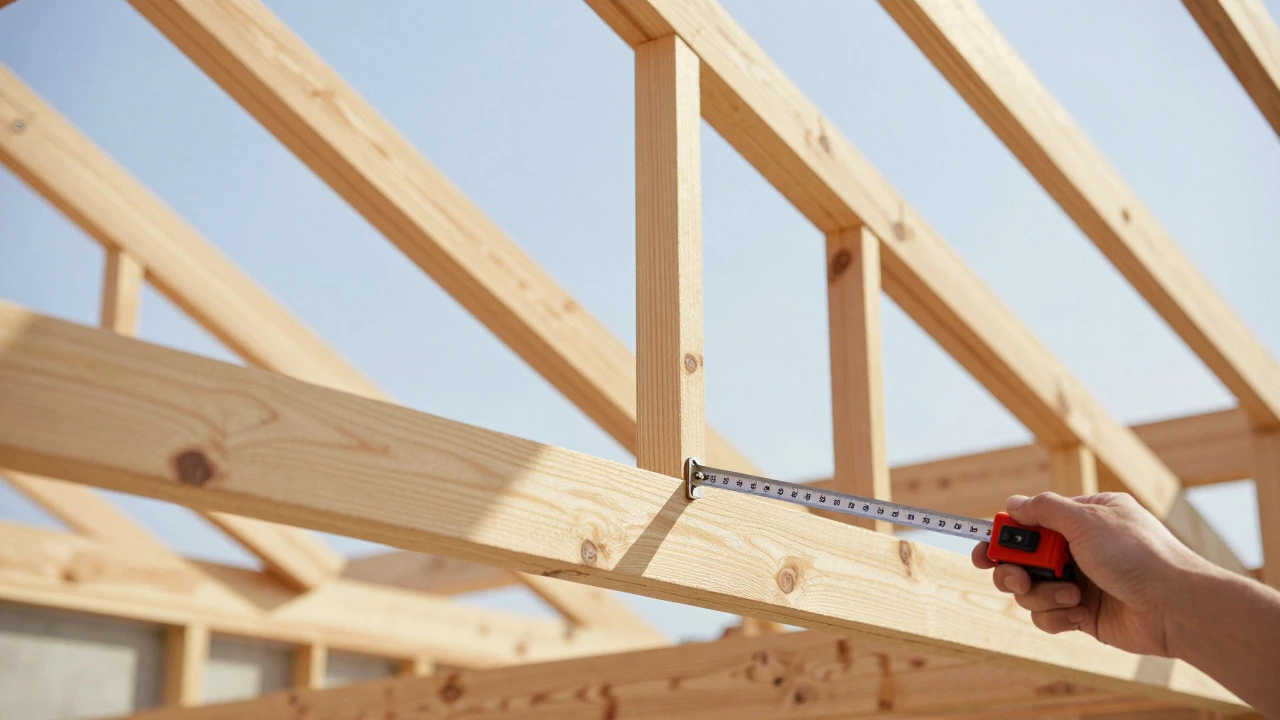

Шаг стропил - это расстояние между центрами соседних стропильных ног. Это ключевой параметр при проектировании любой скатной крыши. Он определяет, насколько равномерно нагрузка от веса кровельного материала, ветра и снега будет распределяться по несущим стенам здания.
Если сделать шаг слишком большим, доски могут прогнуться под нагрузкой. Если слишком маленьким - вы просто переплатите за лишний лесоматериал и увеличите вес конструкции, что создает лишнюю нагрузку на фундамент. Идеальный баланс зависит от нескольких факторов: длины стропильной ноги, сечения бруса, типа кровельного покрытия и климатической зоны, где стоит дом.
Стандартные значения: от чего отталкиваться?
В строительной практике существуют устоявшиеся нормы, которые работают в большинстве случаев. Согласно российским стандартам (СНиП и СП), рекомендуемый шаг стропил обычно варьируется в пределах от 60 до 120 сантиметров. Однако «золотой серединой» считается значение в 80-100 см.
Почему именно эти цифры? Потому что они идеально совпадают со стандартами производства большинства строительных материалов:
- Древесно-стружечные плиты (OSB): Стандартный лист имеет ширину 125 см. При шаге стропил 62,5 см (или 41,7 см) лист ложится ровно, минимизируя обрезки. Шаг в 60 см также удобен, но требует небольшой подрезки.
- Утеплители: Большинство минеральной ваты выпускается плитами шириной 60 см. Если взять шаг стропил 58-59 см, утеплитель войдет в ячейку плотно, без мостиков холода. При шаге 60 см придется слегка сдавливать материал, что ухудшает его теплоизоляционные свойства.
- Профнастил и металлочерепица: Для этих легких материалов шаг может быть больше (до 100-120 см), так как они сами по себе обладают высокой жесткостью.
Как правильно рассчитать шаг стропил?
Просто взять линейку и отметить каждые 60 см недостаточно. Расчет должен учитывать длину ската. Вот простой алгоритм действий:
- Измерьте длину конькового бруса. Допустим, длина стены, на которую опирается конек, составляет 6 метров (600 см).
- Выберите желаемый шаг. Например, 60 см для удобства монтажа OSB.
- Разделите длину на шаг. 600 / 60 = 10. Получается ровно 10 промежутков.
- Учтите крайние стропила. Стропила ставятся не только внутри промежутков, но и по краям. Поэтому количество стропил будет равно количеству промежутков плюс один. В нашем случае: 10 + 1 = 11 стропил.
Но здесь есть нюанс. Если при делении получается дробное число (например, 600 / 70 = 8,57), округлять нужно всегда в меньшую сторону, чтобы шаг не превысил расчетную величину. То есть берем 8 промежутков. Тогда реальный шаг составит: 600 / (8 + 1) = 66,6 см. Это важно помнить, чтобы избежать ошибок при закупке материалов.
Влияние кровельного материала на шаг стропил
Тип покрытия напрямую диктует требования к частоте установки стропил. Тяжелые материалы требуют более плотного каркаса, легкие - позволяют сэкономить на дереве.
| Тип кровельного материала | Минимальный шаг (см) | Максимальный шаг (см) | Особенности монтажа |
|---|---|---|---|
| Мягкая черепица (ондулин, битумная) | 30 | 60 | Требует сплошного настила из фанеры или OSB, поэтому шаг подбирают под размер листов. |
| Металлочерепица | 80 | 100 | Легкий материал, но требует ровной поверхности. Шаг часто привязывают к ширине утеплителя. |
| Профнастил | 80 | 120 | Имеет высокую жесткость. Можно использовать редкую обрешетку. |
| Натуральная черепица (керамика) | 50 | 70 | Очень тяжелый материал. Требует мощных стропил и малого шага для распределения нагрузки. |
| Шифер (асбестоцементный) | 50 | 80 | Хрупкий материал, требует надежной опоры под каждым листом. |
Сечение стропил и длина пролета
Расстояние между стропилами неразрывно связано с толщиной самих досок. Чем больше шаг, тем толще должно быть сечение бруса, чтобы он не прогибался. Также критически важна длина стропильной ноги (пролет). Доска длиной 4 метра выдержит больший шаг, чем доска длиной 6 метров.
Для примера возьмем регион Санкт-Петербурга, где снеговая нагрузка значительная. Для двускатной крыши с углом наклона 30 градусов:
- При длине стропила до 4 метров и шаге 120 см достаточно бруса 100x150 мм.
- При той же длине, но шаге 60 см можно использовать более тонкий брус 50x150 мм.
- Если длина стропила увеличивается до 6 метров, то при шаге 120 см потребуется уже брус 100x200 мм или даже 150x200 мм.
Здесь работает правило: увеличение шага на 20% требует увеличения сечения бруса примерно на 10-15% для компенсации прогиба. Всегда сверяйтесь с таблицами нормативов СП 64.13330.2017 «Деревянные конструкции», чтобы не ошибиться в расчетах.
Ошибки, которые допускают новички
Даже опытные мастера иногда совершают ошибки при разметке. Вот самые распространенные из них:
- Забытые крайние стропила. Многие считают количество стропил, просто деля длину стены на шаг. Но первое и последнее стропило тоже должны стоять! Иначе края обрешетки останутся без опоры.
- Игнорирование карнизного свеса. Шаг стропил измеряется по проекции на стену, но сами стропила длиннее из-за свеса. Убедитесь, что ваша разметка учитывает полную длину элемента.
- Неучтенная нагрузка мансарды. Если вы планируете делать жилую мансарду, шаг стропил может потребоваться уменьшить, чтобы иметь возможность монтировать перекрытие пола второго этажа с нужными характеристиками жесткости.
- Разный шаг на разных скатах. Старайтесь делать шаг одинаковым на всех скатах крыши. Это упрощает закупку материалов и монтаж конькового узла.
Практический совет: как разметить мауэрлат

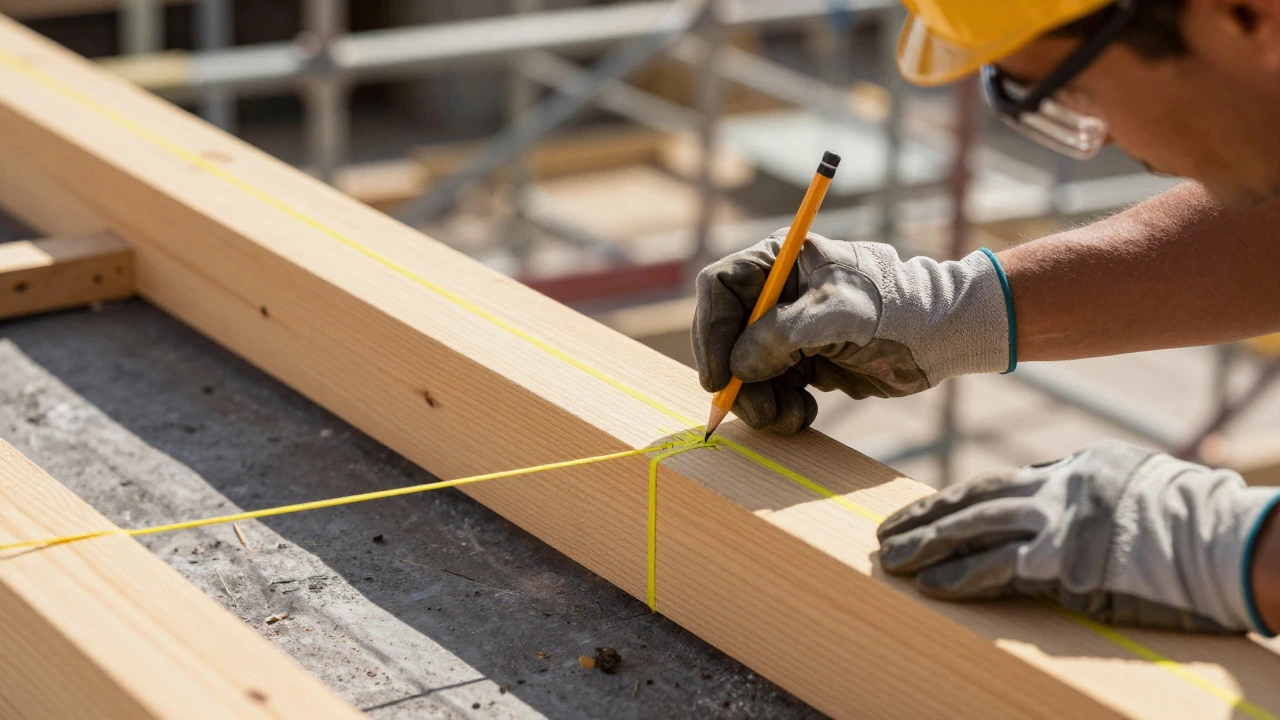

Чтобы не ошибиться при монтаже, используйте метод «разметки веревкой». Натяните прочную нить вдоль мауэрлата (верхнего венца стены или бетонного пояса). Отметьте на ней точки с выбранным шагом (например, каждые 60 см). Перенесите эти метки на сам мауэрлат карандашом. Затем проверьте, чтобы крайние отметки были симметричны относительно центра конька. Если нет - немного скорректируйте шаг, сделав его чуть меньше или больше, но равномерным по всей длине.
Такой подход гарантирует, что все стропила будут стоять строго вертикально относительно друг друга, и нагрузка будет распределена равномерно. Помните, что идеальная геометрия крыши - залог того, что она не «поплывет» через пару лет эксплуатации.
Какой оптимальный шаг стропил для металлочерепицы?
Оптимальный шаг стропил под металлочерепицу составляет 80-100 см. Это позволяет использовать стандартные размеры утеплителя (шириной 60 см) с небольшим запасом для уплотнения и обеспечивает достаточную жесткость конструкции для легкого кровельного материала.
Можно ли ставить стропила чаще, чем требуется по нормам?
Да, можно. Более частая установка стропил увеличивает надежность крыши и уменьшает прогиб. Однако это ведет к перерасходу древесины и усложнению монтажа утеплителя, если его ширина не кратна новому шагу. Экономическая целесообразность такого решения сомнительна, если нет особых нагрузок.
Как влияет угол наклона крыши на шаг стропил?
Угол наклона косвенно влияет на шаг через длину стропильной ноги. Чем круче крыша, тем длиннее стропила при той же ширине дома. Длинные стропила требуют либо большего сечения, либо уменьшения шага, чтобы избежать прогиба под собственным весом и внешними нагрузками.
Нужно ли учитывать снеговую нагрузку при расчете шага?
Обязательно. В регионах с обильными снегопадами (как Санкт-Петербург или Сибирь) нагрузка на крышу возрастает многократно. Хотя шаг стропил в первую очередь определяется типом кровли, высокая снеговая нагрузка может потребовать использования более толстых брусов при том же шаге или уменьшения шага для усиления каркаса.
Что делать, если длина стены не делится нацело на желаемый шаг?
Необходимо скорректировать шаг. Разделите длину стены на количество желаемых промежутков (число стропил минус один). Получившееся значение станет вашим реальным рабочим шагом. Главное, чтобы он был равномерным по всей длине и не превышал максимальные допустимые значения для выбранного сечения бруса.
