Вы когда-нибудь смотрели на металлическую конструкцию и думали: «А не развалится ли она через месяц?» Если да, то вы уже интуитивно понимаете, что внешний вид сварного шва - это не просто эстетика. Это первый и самый быстрый способ оценить надежность соединения. Хороший шов рассказывает историю процесса: был ли он сделан аккуратно, правильно ли подобран ток, держал ли сварщик руку.
Многие новички думают, что если металл не треснул сразу, значит, все отлично. Но реальность сложнее. Шов может выглядеть красиво, но иметь внутренние поры или непровары. И наоборот, грубый, бугристый шов может оказаться крепче идеального с точки зрения геометрии, если технология соблюдена верно. Давайте разберем, на что именно смотреть, чтобы отличить профессиональную работу от кустарщины.
Первое впечатление: геометрия и форма

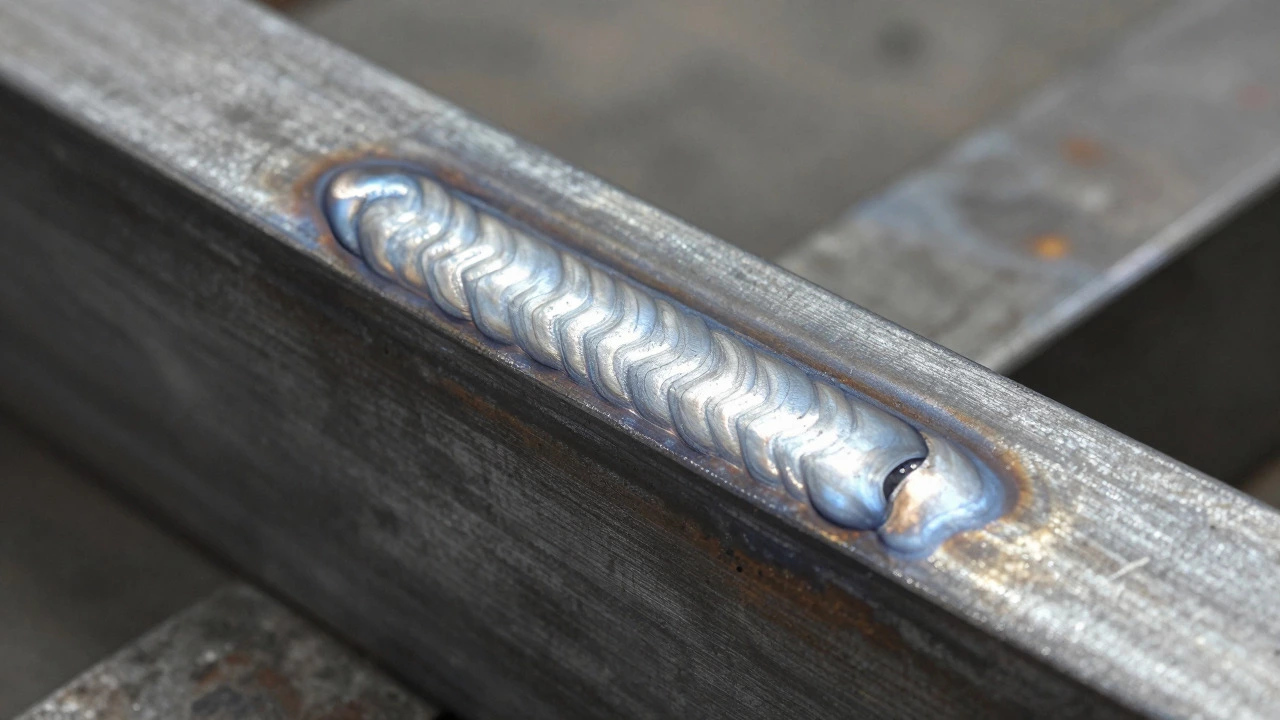

Когда вы подходите к готовому стыку, первым делом оценивайте форму. Идеальный сварной шов представляет собой плавное соединение двух металлических поверхностей с равномерным поперечным сечением. Он не должен быть слишком плоским (это признак недостатка металла) и не должен торчать горой (это признак перегрева и лишнего материала).
- Равномерная ширина: По всей длине шва его ширина должна быть одинаковой. Если в одном месте шов широкий, а в другом узкий, значит, скорость движения электродов была нестабильной.
- Плавные переходы: В местах, где шов переходит в основной металл, не должно быть резких углов или кратеров. Эти места становятся концентраторами напряжений и первыми ломаются под нагрузкой.
- Отсутствие подрезов: Подрез - это канавка у самого края шва, которая возникает из-за слишком сильного тока или неправильного угла электрода. Даже мелкий подрез снижает прочность соединения на 30-40%.
Рисунки на поверхности: что они говорят о процессе

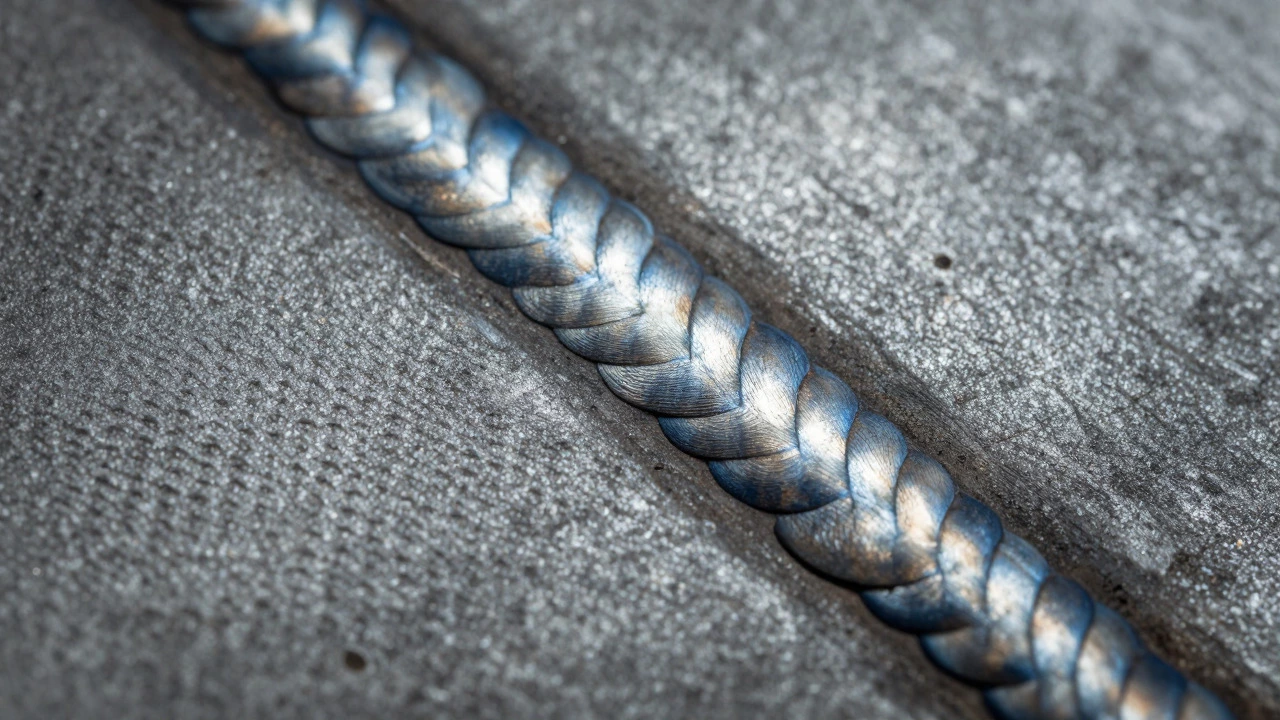

Поверхность сварного шва покрыта характерными чешуйками, которые называются рисунок сварного шва или чешуя. Для неподготовленного глаза это просто неровности, но для эксперта это карта параметров сварки.
- Мелкая, частая чешуя: Это признак правильной технологии. Сварщик двигал электрод плавно, с небольшой амплитудой колебаний. Такой шов обычно имеет высокую плотность и минимальное количество пор.
- Крупная, редкая чешуя: Часто указывает на большой ток или медленное движение. Металл успевает сильно расплавиться и остыть неравномерно. Риск появления трещин здесь выше.
- Гладкая поверхность без рисунка: Может свидетельствовать о том, что сварка шла на очень малом токе, либо использовалась аргоновая сварка (TIG), где рисунок формируется иначе. В ручной дуговой сварке полностью гладкий шов - повод насторожиться.
Обратите внимание на цвет. Свежий шов имеет серебристо-серый оттенок. Если появились радужные побежалости (синие, фиолетовые, золотистые полосы), это значит, что металл перегрелся до температур, изменивших его структуру. Такие участки становятся хрупкими.
Визуальные дефекты: враги надежности
Даже опытные сварщики допускают ошибки. Знание типовых дефектов помогает быстро найти слабые места. Вот самые распространенные проблемы, которые видны невооруженным глазом.
| Дефект | Как выглядит | Причина возникновения |
|---|---|---|
| Поры | Маленькие круглые ямки на поверхности | Загрязнение металла (ржавчина, жир), плохая защита дуги газом |
| Несплавление | Видимая граница между швом и основным металлом | Недостаточный ток, грязь на кромках, неправильный угол ведения |
| Кратеры | Глубокие воронки в конце шва | Остановка дуги без заполнения конца ванны |
| Разбрызгивание | Мелкие капли металла вокруг шва | Слишком высокий ток, длинная дуга, некачественное покрытие электрода |
Поры часто считаются косметическим дефектом, но если их много (более 5% площади поверхности), они создают каналы для коррозии и снижают несущую способность. Несплавление - более серьезная проблема. Если вы видите четкую линию, где металл шва не перешел в металл детали, это соединение можно считать ненадежным.
Зависимость от способа сварки
Не все швы выглядят одинаково, потому что методы создания различаются. Внешний вид напрямую зависит от технологии, которую использовал мастер.
Ручная дуговая сварка (MMA) дает наиболее выраженный рисунок чешуи. Здесь важна стабильность руки сварщика. Шов должен быть ровным по высоте и ширине. Допускается небольшое выпукление, но не более 1 мм на каждые 10 см длины.
Полуавтоматическая сварка (MIG/MAG) создает более гладкие швы с мелким рисунком. Поскольку подача проволоки автоматическая, вариативность меньше. Хороший полуавтоматический шов выглядит как ленточка с частыми, мелкими волнами. Если волны крупные и редкие, скорее всего, были нарушены параметры подачи проволоки или напряжения.
Аргонодуговая сварка (TIG) требует высочайшей точности. Шов должен быть идеально ровным, блестящим, без следов окисления (если использовался правильный газ). Любое пятно или прогорание здесь считается браком, так как TIG чаще всего применяется для ответственных соединений, где важна герметичность и эстетика.
Как проверить шов самостоятельно
Если вам нужно оценить качество работы подрядчика, вот простой алгоритм действий, который займет пару минут.
- Осмотрите визуально: Проверьте наличие подрезов, кратеров и крупных пор. Проведите ногтем вдоль шва (осторожно!). Если ноготь цепляется за острые кромки или глубокие ямы - качество низкое.
- Измерьте геометрические параметры: Используйте штангенциркуль или линейку. Высота шва не должна превышать толщину соединяемых деталей более чем на 1-2 мм. Ширина должна соответствовать подготовке кромок.
- Проверьте цвет: Отсутствие сильных цветов побежалости говорит о правильном тепловом режиме. Если есть синеватый оттенок, возможно, металл стал хрупким.
- Оцените симметрию: Угловые швы должны быть симметричными относительно обеих деталей. Если одна сторона «толще» другой, нагрузка будет распределяться неравномерно.
Помните, что идеальный шов - это тот, который соответствует чертежу и техническим условиям конкретного изделия. Для забора из профильной трубы требования мягче, чем для каркаса моста. Но базовые принципы отсутствия дефектов действуют всегда.
Частые вопросы о качестве сварки
Что важнее: красивый шов или прочный?
Прочность важнее, но хороший шов почти всегда прочный. Кривой, с подрезами и порами шов почти гарантированно слабее. Эстетика в сварке - это индикатор контроля процесса. Если мастер умеет делать ровно, значит, он контролирует ток, скорость и угол. А эти параметры напрямую влияют на прочность.
Нормально ли, если шов немного выступает над поверхностью?
Небольшое выпукление (до 1-2 мм) является нормальным и даже желательным для многих конструкций, так как оно компенсирует потери металла при шлифовке и обеспечивает запас прочности. Однако, если шов напоминает гору, это избыток металла, который создает лишние напряжения и затрудняет последующую покраску или обработку.
Как отличить качественный шов от брака по звуку?
Этот метод используют опытные мастера. При легком постукивании монеткой по качественному шву звук будет звонким и чистым. Если внутри есть непровары или крупные поры, звук будет глухим, «хрустящим». Но этот метод субъективен и подходит только для сравнения нескольких швов одного типа, а не для абсолютной оценки.
Влияет ли толщина металла на внешний вид шва?
Да, существенно. Тонкий металл (1-2 мм) требует малого тока и быстрого ведения, поэтому шов получается узким и с мелким рисунком. Толстый металл (5 мм и более) требует большого количества тепла, шов становится шире, глубже, а рисунок крупнее. Оценивать шов нужно с учетом толщины соединяемых элементов.
Стоит ли шлифовать шов после сварки?
Шлифовка нужна только если шов мешает сборке конструкции или требуется идеальная эстетика (например, для видимых элементов мебели). Для скрытых конструктивных швов шлифовка не обязательна и может даже навредить, если снять слишком много металла. Главное - отсутствие подрезов, которые шлифовка лишь маскирует, но не устраняет причину.
