Что такое метод сварки 111: расшифровка, применение и стандарты

Вы когда-нибудь видели маркировку на чертеже или в паспорте сварщика, где указано «Метод 111»? Для новичка это выглядит как набор случайных цифр. Но для инженера и квалифицированного сварщика эти три цифры - точный код, который говорит обо всем: каким способом плавится металл, какой газ используется для защиты шва и что находится внутри электрода. Метод сварки 111 - это не просто аббревиатура, это строгое определение технологии ручной дуговой сварки покрытым электродом.

В этой статье мы разберем, что скрывается за этими цифрами, почему этот метод остается самым популярным в строительстве и ремонте, а также какие ошибки допускают те, кто пытается использовать его там, где он не нужен.

Расшифровка кода метода 111 по ГОСТ

Классификация методов сварки в России регулируется стандартом ГОСТ 14771-76, который определяет систему обозначений методов сварки. В этом документе каждому способу присвоен трехзначный код. Чтобы понять суть метода 111, нужно разобрать каждую цифру отдельно.

Первая цифра обозначает вид энергии, которая используется для плавления металла. Единица здесь означает электрическую дугу. Это самый распространенный источник тепла в сварке. Вторая цифра указывает на характер среды, в которой протекает процесс. Здесь снова единица, что подтверждает использование электрической дуги без дополнительной подачи газа извне (защита обеспечивается другими средствами). Третья цифра - ключевая. Она описывает тип защитной среды. Единица в третьем разряде означает, что защита сварочной ванны осуществляется шлаком и газами, образующимися при сгорании покрытия электрода.

Таким образом, метод 111 расшифровывается как Ручная дуговая сварка покрытым электродом (в международной классификации ISO 4063 она известна как MMA - Manual Metal Arc).

Этот метод требует участия человека на каждом этапе: сварщик сам подводит электрод к детали, контролирует длину дуги и скорость движения. Именно поэтому качество шва напрямую зависит от навыков оператора.

Как работает процесс: физика и химия

Когда вы включаете аппарат и прикасаетесь электродом к металлу, возникает короткое замыкание. Температура в точке контакта мгновенно достигает 6000-7000 °C. Возникает электрическая дуга. Эта дуга плавит конец электрода и поверхность деталей, образуя так называемую сварочную ванну - маленькую лужку расплавленного металла.

Но металл в таком состоянии очень активен. Он мгновенно вступает в реакцию с кислородом и азотом воздуха. Если бы не было защиты, шов получился бы пористым, хрупким и склонным к коррозии. Вот тут в дело вступает покрытие электрода.

Покрытие состоит из минералов, сплавов и органических веществ. При нагреве оно:

• Выделяет защитные газы (углекислый газ, водяной пар), которые вытесняют воздух из зоны сварки.
• Образует жидкий шлак, который ложится поверх расплавленного металла, защищая его до остывания.
• Добавляет легирующие элементы (марганец, кремний, титан) в металл шва, улучшая его механические свойства.

После завершения прохода сварщик удаляет шлаковую кору молотком. Под ней должен быть чистый, однородный металл без трещин и пор. Этот визуальный контроль - одно из преимуществ метода 111: вы сразу видите результат своей работы.

Где применяется метод 111 сегодня?

Несмотря на появление автоматических технологий, метод 111 остается рабочим конем в многих отраслях. Его главные преимущества - мобильность и универсальность. Вам не нужны баллоны с газом, сложные настройки аппаратов или доступ к розетке высокой мощности (современные инверторы работают от обычной бытовой сети 220 В).

Основные сферы применения:

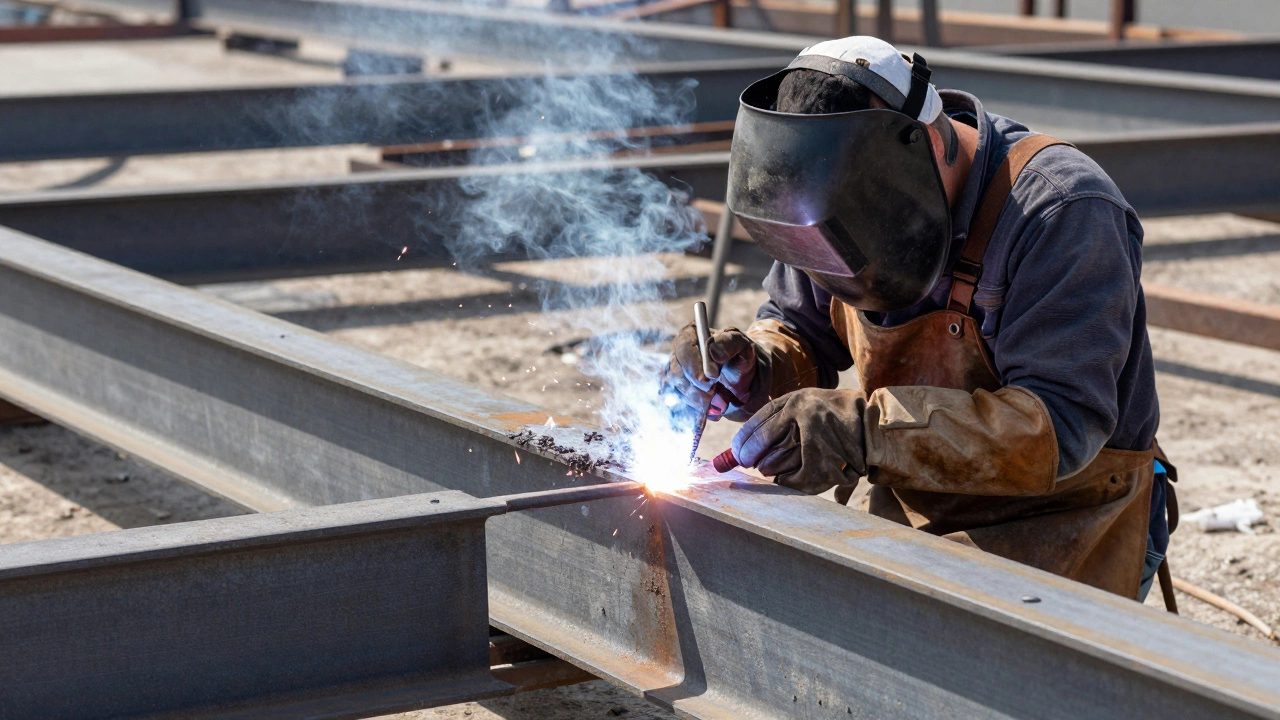

1. Строительство металлоконструкций. Каркас зданий, фермы, колонны. Сварщики часто работают на высоте, где транспортировать газовые баллоны опасно и неудобно.
2. Ремонтные работы. Замена труб, восстановление заборов, ремонт сельхозтехники. Метод позволяет варить в любом положении: сверху вниз, снизу вверх, вертикально, горизонтально.
3. Судостроение и судоремонт. Внутри отсеков судов часто плохая вентиляция, и использование активных газов (как при MIG/MAG) может быть ограничено требованиями безопасности.
4. Работа с толстым металлом. Электроды большого диаметра (5-6 мм) позволяют делать глубокие проплавления, что критично для конструкций толщиной от 10 мм.

Если вам нужно сварить трубу диаметром 50 мм на открытом воздухе в ветреную погоду, метод 111 будет надежнее, чем полуавтомат. Ветер сдувает газовое облако у полуавтомата, но на шлаковую защиту ручного электрода он влияет минимально.

Преимущества и недостатки метода 111

Ни одна технология не идеальна. Понимание ограничений поможет вам решить, подходит ли этот метод для вашей задачи.

Главный минус метода 111 - зависимость от человеческого фактора. Два разных сварщика могут сделать два совершенно разных шва на одних и тех же деталях с одним и тем же оборудованием. Кроме того, процесс сопровождается большим количеством брызг металла, которые потом приходится убирать с одежды и окружающих поверхностей.

Выбор оборудования и материалов

Для реализации метода 111 вам понадобятся всего три вещи: сварочный аппарат, электроды и кабельные клещи с заземлением.

Современные инверторы стали настолько компактными, что их можно носить в одной руке. Важно выбирать аппарат с функцией Hot Start (легкий поджиг дуги) и Anti-Stick (антиприлипание). Эти функции спасают новичков от ситуаций, когда электрод прилипает к детали, и дуга гаснет.

Выбор электродов - отдельная наука. Они классифицируются по типу покрытия:

• Рутиловые (например, УОНИ 13/55, МР-3). Легко зажигаются, дают красивый шов, подходят для тонкого металла и начинающих. Но шов менее прочный на удар.
• Основного типа (например, ОЗЛ-8). Требуют обратной полярности, сложнее в управлении, но обеспечивают высокую прочность и пластичность шва. Используются для ответственных конструкций и низкоуглеродистой стали.

Диаметр электрода подбирается исходя из толщины металла. Правило простое: диаметр электрода примерно равен толщине металла минус 1 мм. Для листа 3 мм берем электрод 2.5 или 3 мм. Для трубы 10 мм - электрод 4 или 5 мм.

Типичные ошибки новичков

Даже зная теорию, легко совершить ошибку на практике. Вот три самые частые проблемы при использовании метода 111:

1. Слишком длинная дуга. Новичок старается держать электрод далеко от детали, чтобы видеть, что делает. Это ошибка. Длинная дуга нестабильна, металл окисляется, в шов попадают поры. Длина дуги должна быть равна диаметру электрода или чуть меньше.

2. Неправильная сила тока. Если ток слишком мал, электрод будет прилипать, а металл не проплавится. Если слишком велик - металл прогорит, особенно на тонких листах, а электрод расплавится слишком быстро, не успев создать качественный шов. Ориентируйтесь на рекомендации производителя электродов на упаковке.

3. Игнорирование подготовки поверхности. Метод 111 прощает многое, но ржавчину, краску и масло он не любит. Грязь превращается в газы внутри шва, создавая пустоты. Всегда зачищайте место сварки металлической щеткой до блеска.

Безопасность при работе методом 111

Сварка - это работа с высокими температурами, током и излучением. Защита здоровья должна быть приоритетом номер один.

Используйте маску с автос затемнением. Старые масочки с обычным стеклом мешают видеть начало процесса, и вы рискуете получить ожог сетчатки («заварить глаза»). Одежда должна быть из плотной натуральной ткани (хлопок, кожа), синтетика плавится и прилипает к коже. Перчатки обязательны - они защищают руки от брызг и углей.

Не забывайте про вентиляцию. Даже если нет открытого пламени, сварочные пары содержат оксиды марганца и других металлов, которые вредны для легких при длительном вдыхании в закрытом помещении.
